概述:
　　凝結水泵為綜合國內外先進制造技術，結合國內發電機組技術特點改進設計，提高效率和抗汽蝕性能的標準系列產品。效率高，維護操作方便，運行可靠，節能顯著，專用于25MW~600MW發電機組凝汽器系統凝結水。也可用于NPSH或安裝基面受限制的石油化工流程中輸送物化性能類似水的介質。

性能范圍：
流量Q=85～1940m³/h
揚程H=48～360m
溫度T：常溫～90℃（特殊要求可達到120℃）

型號意義：
QNL(P)(D)(S)1100-290
Q—企業標識
NL—立式凝結水泵
(P)—泵的軸向推力由泵本體承受，電機不承受來自泵的軸向推力。
無“(P)”標識時，軸向推力全部由電機承受。
(D)—泵的導葉采用徑向式導葉。
無“(D)”標識時，導葉采用空間導葉。
(S)—泵的首級葉輪為雙吸式結構。
無“(S)”標識時，首級葉輪為單吸式結構。
1100—額定流量為1100m³/h
290 —額定揚程為290m

結構特征：

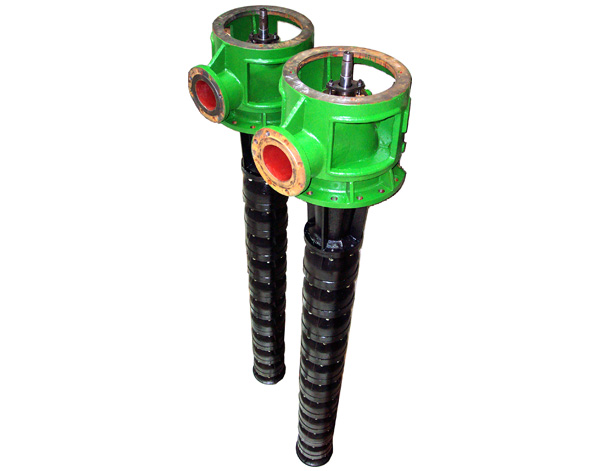

　　QNL(P)(D)(S)系列泵為立式多級筒袋式結構，泵筒體按全真空設計。根據性能參數，設計了6種結構型式：
1、QNL型，各級之間用導流殼連接，首級葉輪為單吸閉式結構，根據工況要求設有誘導輪，提高抗汽蝕性能。
2、QNLP型，各級之間用導流殼連接，首級葉輪為單吸閉式結構，根據工況要求設有誘導輪，提高抗汽蝕性能。泵的軸向推力由泵本體承受，電機不承受來自泵的軸向推力。
3、QNLS型，各級之間用導流殼聯接，首級葉輪為雙吸式結構，采用雙螺旋殼壓水室，提高抗汽蝕能力。
4、QNLPS型，各級之間用導流殼聯接，首級葉輪為雙吸式結構，采用雙螺旋殼壓水室，提高抗汽蝕能力。泵的軸向推力由泵本體承受，電機不承受來自泵的軸向推力。
5、QNLD型，采用徑向式導葉，各級之間用中段聯接。首級葉輪為雙吸結構。泵的軸向推力全部由電機承受。
6、QNLPD型，采用徑向式導葉，各級之間用中段聯接。首級葉輪為雙吸式結構，壓水室為雙螺旋殼結構，水力模型優化設計，能夠自動平衡葉輪內部的軸向力，有寬的高效率運行范圍和良好的抗汽蝕性能。泵的軸向推力由泵本體承受，電機不承受來自泵的軸向推力。
　　泵的吸入與吐出接口分別位于泵筒體和吐出座上，二者可以做180°、90°等多角度變位。泵內設有多處水潤滑軸承，用以承受轉子徑向力。

泵的軸向推力平衡有兩種結構：
　　第一種：由電機內部的推力軸承承受全部軸向力；
　　第二種：泵的軸向推力由泵本體承受，電機不承受來自泵的軸向推力。推力軸承體采用自有專利技術，節能、維護方便。
　　軸端密封根據工程要求，設計采用填料密封或機械密封。
　　機械密封采用自有專利技術，集裝式、雙端面、平衡型結構，拆裝方便，在軸封處裝有可更換的軸套來保護泵軸。
